產(chǎn)品介紹：

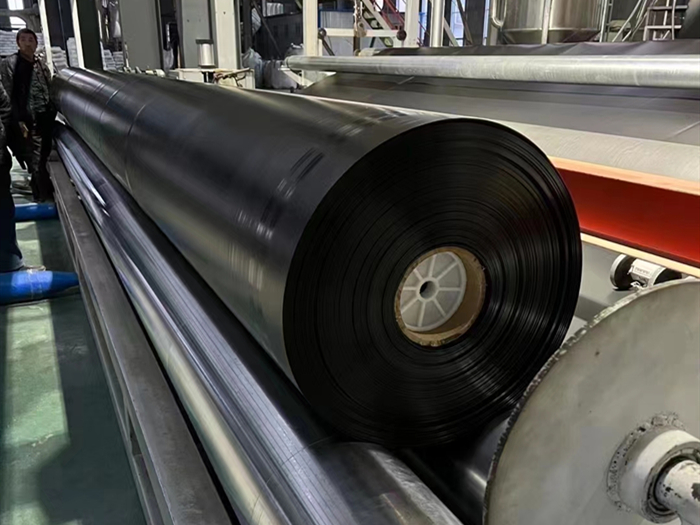

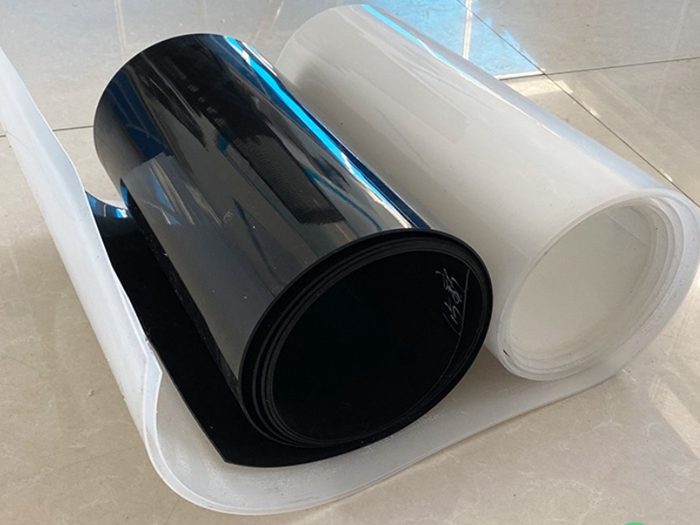

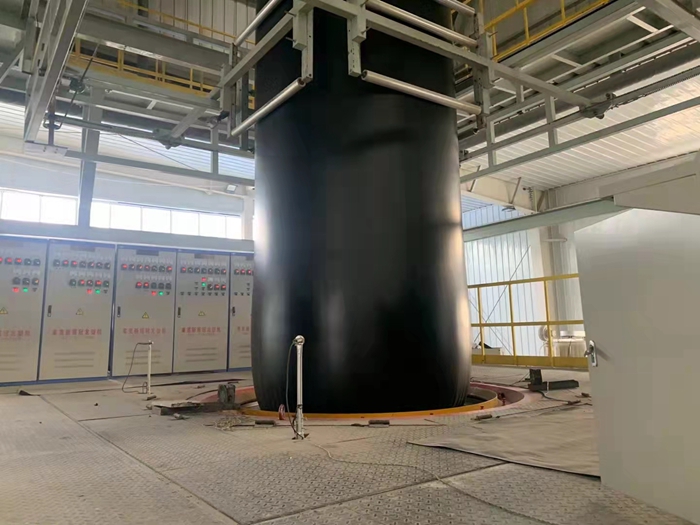

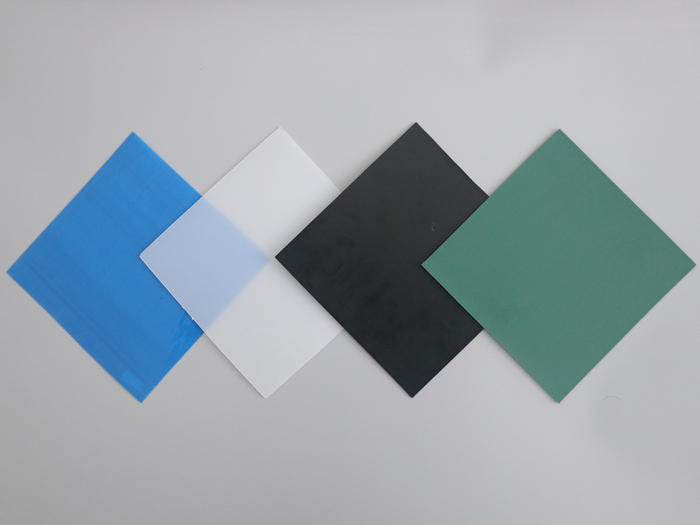

HDPE土工膜是土工合成材料其中的一種，土工合成材料的應(yīng)用起源于二十世紀(jì)五十年代，國(guó)內(nèi)的土工膜是的八五計(jì)劃之一，HDPE土工膜是以(中)高密度聚乙烯樹(shù)脂為原料生產(chǎn)的一種防水阻隔型材料。（密度為0.94g/cm3或以上的土工膜）。

性能特點(diǎn)：

作用用途：
主要應(yīng)用于垃圾填埋、污水廢液處理、水利、農(nóng)業(yè)、交通、高鐵、隧道、機(jī)場(chǎng)、機(jī)場(chǎng)、建筑物、景觀等防滲漏襯墊工程。

施工方案規(guī)范：

產(chǎn)品規(guī)格：

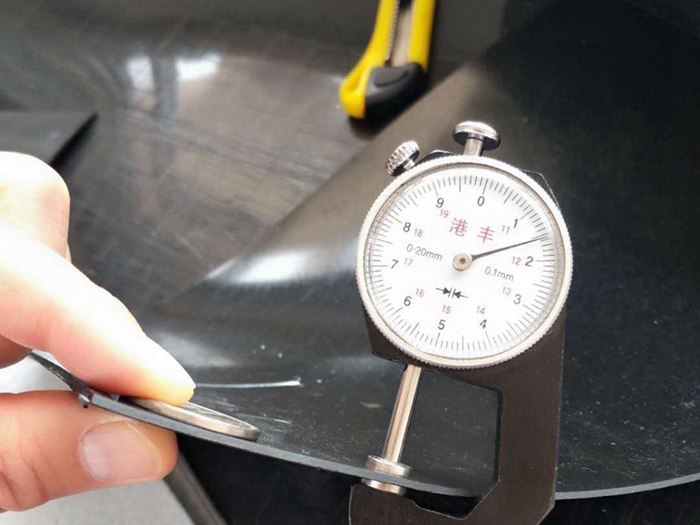

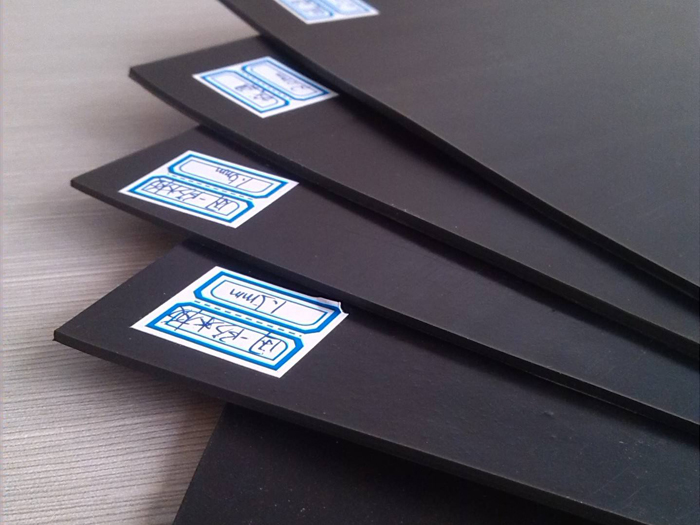

0.3mm~3mm，寬度1m~8m，長(zhǎng)度按客戶(hù)要求。

施工技術(shù)：

 1、 基礎(chǔ)交接

 （1）坡面與底部素土基礎(chǔ)

    1）土方開(kāi)挖完全，表面基本平整并經(jīng)過(guò)夯實(shí)。

    2）鋪設(shè)平面內(nèi)不得有超過(guò)5cm帶棱角硬物，避免鋪設(shè)過(guò)程中的膜破損；在拐角處過(guò)于尖銳的棱角應(yīng)修整成弧形，避免膜鋪設(shè)位置產(chǎn)生中空或造成膜的損壞。

 2、土工膜施工

    1）土工膜的鋪設(shè)量應(yīng)不超過(guò)或一個(gè)工作日能焊接的量，且鋪設(shè)時(shí)應(yīng)一次展開(kāi)到位。鋪設(shè)完成的膜片應(yīng)用沙袋或其他重物壓住，防止膜片被風(fēng)吹起，或應(yīng)熱脹冷縮造成過(guò)多的移位。

    2）土工膜鋪設(shè)時(shí)應(yīng)注意：

   土工膜應(yīng)直接平鋪在下面的土壤上，鋪設(shè)應(yīng)完全邊緣位置不得有遺漏，鋪設(shè)方式應(yīng)為軸向平行鋪設(shè)。

   土工膜的熱膨脹系數(shù)會(huì)影響其安裝和服務(wù)性能。鋪設(shè)時(shí)的熱脹冷縮會(huì)導(dǎo)致土工膜的起皺或拉伸，造成土工膜破壞。在施工中應(yīng)為材料的熱脹冷縮導(dǎo)致的尺寸變化留出一定余地，富余度一般在1.5%。

   土工膜拉得過(guò)緊則會(huì)導(dǎo)致焊縫處出現(xiàn)局部應(yīng)力或者邊坡坡角出現(xiàn)剪力，造成土工膜破壞。

    3）土工膜展開(kāi)完成后，應(yīng)緊接著進(jìn)行焊接。焊接方法包括熱熔焊接和擠壓焊接。為確保焊接的整體性，應(yīng)該采用專(zhuān)用焊接設(shè)備（雙軌道熱熔焊機(jī)）。焊接之前應(yīng)先觀察鋪設(shè)是否完好，再量測(cè)確認(rèn)采用了合適的搭接寬度（15cm），然后方可焊接土工膜，焊接溫度在220～300℃，焊接速度1.5～2m/s，重疊15CM，軌道焊接寬度１０cm。應(yīng)該對(duì)焊接過(guò)程進(jìn)行質(zhì)量控制和質(zhì)量保證監(jiān)測(cè)，以及時(shí)發(fā)現(xiàn)不合格的焊接。對(duì)膜局部（轉(zhuǎn)角點(diǎn)等）不能使用熱熔焊機(jī)的施工，應(yīng)采用專(zhuān)業(yè)的熱風(fēng)焊槍進(jìn)行焊接。

    4）土工膜鋪設(shè)過(guò)程中膜片和焊縫質(zhì)量控制，土工膜的焊接對(duì)防滲工程的質(zhì)量至關(guān)重要，施工過(guò)程中，注重焊接質(zhì)量的檢驗(yàn)工作。施工中應(yīng)注意保護(hù)土工膜不被破壞。
